火力發電廠沙盤模型包括了哪些展示內容

火力發電廠沙盤模型以當前行業內普遍裝備投產的1000MW燃煤超超臨界機組為原型進行微縮仿真制作。

這款原型機組包括鍋爐系統、汽輪機熱力系統和發電機系統等主要部分。鍋爐系統由輸煤系統、制粉系統、鍋爐本體、風煙系統、除塵、除灰系統、煙氣脫硫系統和煙氣脫硝系統組成，這些系統的配置保證了機組的高效穩定運行。汽輪機熱力系統包括汽輪機本體、凝汽器、凝結水系統、除氧給水系統和循環水系統等，這些部分協同工作，實現了能量的高效轉換。發電機系統為機組的發電提供了核心動力，升壓站系統則保證了電力輸送的穩定和安全。

在制造工藝方面，這款1000MW燃煤發電機組模型選用了優質的模型材料，經過精細的3D打印與車銑加工和處理，確保了其高仿真度和可觀賞性。外部加裝的鋼化防塵罩不僅能夠有效地保護機組免受灰塵的侵害，還增強了其整體的美觀性。此外，管路顏色的搭配也十分講究，使得整個機組更加整齊和諧。

在火力發電機組模型動態效果方面，由于可編程控制系統的加入，這款火電廠機組模型的動態演示效果非常逼真，讓用戶能夠更加直觀地了解其運行狀態和工作原理。同時，WIFI無線操作功能使得用戶可以隨時隨地控制機組模型的運行狀態，并且配備了語音解說，使得操作更加便捷易懂。此外，我們還為這款機組模型提供了終身保修服務，讓用戶無后顧之憂。

結合以上特點來看，這款以1000MW超超臨界機組為原型的制作的燃煤機組模型具有造型美觀、做工精細、使用便捷等特點，是能源發電行業沙盤模型中精湛工藝水平的代表之作。

600MW燃煤電廠煙氣治理模型

規格參數：

一、鍋爐系統模型介紹

我們接下來展示的是一個制作精細的鍋爐系統3D實物仿真模型，其比例為1∶40。這個鍋爐模型的制作工藝非常精細，從臺面到頂棚的高度約為1.6米，再加上臺座的0.6米，總高度達到了2米。這個3D實物鍋爐模型旨在真實地再現鍋爐系統的各個細節和內部構造。

在鍋爐仿真教學模型中，我們可以看到5臺中速磨煤機直吹式制粉系統的完美再現。這種制粉系統是四角切圓燃燒方式，單爐膛倒U型露天布置，設計得非常合理和高效。整個鍋爐模型采用了全鋼架懸吊結構，并且有柵格平臺，高強度螺栓連接，這使得鍋爐教學模型的結構更加穩固。此外鍋爐模型還將，平衡通風設計以及固態排渣系統均一一做出，這些都是現代鍋爐技術的典型特點。

在爐前部分，我們看到了汽水分離器和膨脹水箱等重要設備。這些設備對鍋爐的正常運行起著至關重要的作用。而在爐后尾部，兩臺三分倉轉子回轉式空氣預熱器被精心布置，它們是提高燃燒效率的關鍵部件。

特別值得一提的是，在省煤器與空氣預熱器之間，設計有先進的脫硝裝置。這種裝置在電廠里的作用是能有效降低鍋爐排放的氮氧化物，從而減少對環境的影響。此外，在電氣除塵器與煙囪之間，還設置有半剖或透明材質制作的煙氣脫硫裝置。

火力發電廠機組鍋爐模型

輸煤系統、制粉系統、鍋爐本體、風煙系統、除塵除灰系統，這五個組成部分構建了整個發電廠的核心部分。每一個子系統都有其獨特的功能和重要性，它們相互協作，共同為發電廠的穩定運行提供保障。

輸煤系統作為發電廠的第一道工序，承擔著將原煤從煤場輸送到鍋爐的重任。它由斗輪機、輸煤皮帶運輸機、原煤倉等設備及部件組成，確保了原煤能夠及時、準確地送達鍋爐，為后續的制粉和燃燒過程打下基礎。

制粉系統則是將原煤加工成煤粉的關鍵環節。該系統包括給煤機、磨煤機、煤粉管道、冷風管道、熱風管道等設備及部件，通過精密的配合，確保煤粉的粒度和均勻性，滿足鍋爐燃燒的需求。

鍋爐本體是整個發電廠的核心部位，它包含了爐鋼架、爐膛、汽水分離器、下降管、水冷壁、前屏過熱器、后屏過熱器、低溫過熱器、高溫過熱器、再熱器、省煤器、空氣預熱器等眾多設備及部件。這些部件協同工作，使鍋爐能夠高效地將煤粉燃燒產生的熱能轉化為蒸汽，進而推動汽輪機發電機組發電產生電能。

風煙系統則負責為鍋爐提供必要的空氣流場和煙氣排放路徑。它包括煙道、一次風道、二次風道、一次風機、二次風機、引風機、煙囪等設備及部件。這些部件的有效運行，確保了鍋爐燃燒所需的空氣供應和煙氣的順利排出，同時也降低了對環境的污染。

設計在鍋爐底部的除塵除渣系統則是發電廠鍋爐部位的“清潔工”。該系統包括電除塵器、撈渣機等設備及部件，它們承擔著除去煙氣中的粉塵和清除爐渣的任務。

1000MW超超臨界發電廠仿真模型

2、展品主要內容

整臺鍋爐模型內部設置的回轉式空氣預熱器、原煤斗、中速碗式磨煤機、給煤機等各部件，均以色彩斑斕的高級有機玻璃精心壓制而成。這些亞克力制作的微縮設備如同手工藝品般精細，賦予整臺鍋爐模型一種精致的工業機械展品魅力。

在視覺效果的設計上，鍋爐的爐墻晶瑩剔透，將內部結構一覽無余地呈現在觀眾眼前。而斗輪機、皮帶運輸機的仿真模擬轉動，水蒸汽管道燈光流動，以及爐膛火焰的燈光演示，都在詳實演示著整個鍋爐的運行工作流程。

鍋爐尾部煙氣凈化處理系統模型制作內容同樣完整且詳細：它包括煙氣管道、脫硝系統、高壓靜電除塵器、脫硫系統以及引風機和煙囪等部分。這套煙氣凈化系統就如同煙氣進入大自然的最后一道崗，默默地凈化著每一縷煙氣。

1000MW火力發電機組模型

1、脫硝系統模型：（SCR）（比例約為1∶30）

脫硝系統以"選擇性催化還原法"為基石，致力于從煙氣中剔除氮氧化合物(NOx)。它的工作流程如下：在鍋爐省煤器出口，富含NOx的煙氣與氨氣恰如其分地混合，然后經過反應塔——每臺鍋爐配備左右兩座——內的催化劑作用，NOx轉化為氮氣和水蒸氣。

此系統核心構成部分包括：反應塔、噴氨設備以及催化劑層。在噴氨操作時，光電設計將燈光與操作相結合，直觀地顯示出流進和流出反應塔的煙氣的顏色變化。這種顏色轉變生動地模擬了煙氣脫硝的整個過程。

2、高壓靜電除塵器系統模型（比例約為1∶30）

(1)我們的除塵設備采用制作雙室五電場靜電除塵器模型，盡顯科技之美。整臺設備以及灰斗制作獨具匠心，宛如藝術品般令人贊嘆。特別之處在于，設備的外殼有一面被巧妙地做成無色透明，透過這面透明的外殼，您可以清晰地看到內部的陰極板、陽極板運作情況。陰陽極振打設計在頂部，采用電磁驅動方式，既高效又可靠。設備下部設有20個灰斗，可以直觀地看到內部的陰極線和陽極板。

(2)光電設計的巧妙之處在于，流進電除塵器的煙氣顏色與流出電除塵器的煙氣顏色發生了變化。通過燈光顏色的改變，我們能夠直觀地模擬煙氣脫硝的過程，使復雜的工藝變得生動而易于理解。這不僅是一次技術的革新，更是一次視覺效果的提升，讓人們在享受科技帶來的便利的同時，也能感受到其美學藝術。

火力發電廠脫硫系統模型

3、脫硫系統模型比例約為1∶40

在煙氣脫硫的區域中，我們簡稱它為FGD。為了實現更高效的脫硫效果，我們采用了濕法煙氣脫硫技術。這其中，包含了吸收塔、增壓風機、氧化風機、漿液循環泵、煙氣換熱器（GGH）以及各種管道附件等關鍵設備。特別值得一提的是，吸收塔的設計采用了放大比例，其外殼的前半部分被巧妙地制作成無色透明體，這不僅方便我們觀察內部的運行機制，而且使得整個脫硫過程更加直觀。

在吸收塔中，設置了五層除霧器噴淋層，它們?nèi)缤匀坏膬艋到y(tǒng)一般，為煙氣脫硫過程提供了一層保護。此外，我們還通過光電設計，模擬了真水噴淋效果和水流動效果，使得整個脫硫過程更加生動和真實。

在FGD系統中，曝氣和氧化氣的運用也是一大亮點。它們源源不斷地冒出細膩的氣泡，為整個脫硫過程增添了幾分生動和活力。而流進FGD的煙氣顏色與流出FGD的煙氣顏色也發生了顯著的變化，仿佛是大自然的調色板一般。這一切都是通過燈光的巧妙變化來模擬和呈現的，讓人對煙氣脫硫的過程有了更加直觀的認識。

火力發電廠煙氣脫硫設備模型

三、汽輪機熱力系統模型（比例1：20）

汽輪機本體及其熱力系統共同構建了這臺強大的機械裝置。汽輪機本體由高壓缸、中壓缸和兩個低壓缸組成，每一個都各具特色。熱力系統包括凝汽器、凝結水泵等關鍵部分，每一部分都發揮著不可或缺的作用。

這臺汽輪機模型制作獨具匠心，為反動式、單軸、一次中間再熱、雙缸雙排汽和純凝機組。它的高中壓部分采用了合缸反流結構這一獨特的設計理念，而低壓缸則采用了三層缸結構，如同細膩的雕刻工藝。

高中壓汽輪機在蒸汽的運行中展現出其獨特的運作方式。來自鍋爐的新蒸汽首先進入汽機左側和右側的主汽門，然后經過三只調節汽門進入高壓蒸汽室。各調節汽門的開度由單獨的油動機根據調節系統發出的信號進行控制，進而調節進入高壓缸的蒸汽流量。

蒸汽在汽輪機中通過六根導汽管引入高壓缸上、下接口。它們進入高壓缸后，經過調節級反向流經高壓#1-#11級葉片，然后由高壓缸下半部的排汽口送回鍋爐再熱。再熱蒸汽由鍋爐返回中壓缸，經過布置于汽缸前部兩側的再熱主汽門和再熱調節汽門。

中壓缸調節閥出口通過滑動結合連接到中壓缸進汽室。蒸汽在中壓#1-#9級作功后，通過中低壓連通管送入低壓缸中部進汽接管。低壓缸為雙流、反動式，蒸汽從中部進入，經低壓缸進汽導流環分別流經調閥端和電機端各7級葉片后排入凝汽器。

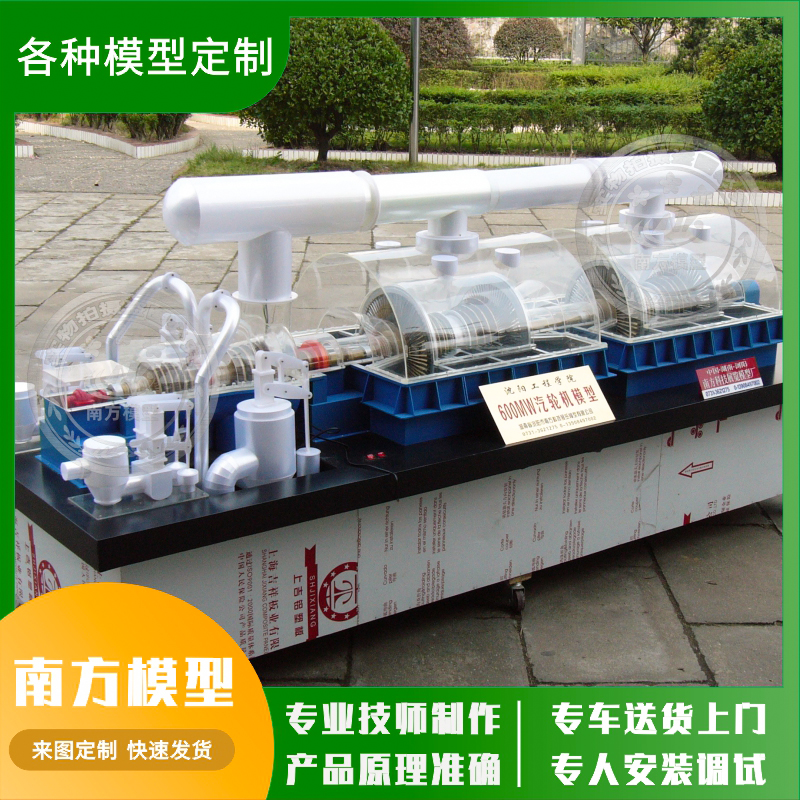

汽輪機低壓缸本體模型

汽輪機低壓缸本體模型設計得相當精細，高中壓合缸、低壓缸、隔板、隔板套、轉子、葉片等一一呈現，詳盡演示著它的工作原理。高壓噴咀、大汽管、高壓主汽閥和中壓主汽閥，盤車等設備也均按照實物比例制作，讓人一目了然。

汽輪機的核心部位——隔板和轉子葉片，經過精密的3D打印工藝加工，將圖紙上的凹扭形狀完美地展現出來。此外，汽輪機的關鍵部件，如縱銷、橫銷、立銷、角銷、死點、貓爪等也都精細打造，還原度極高。

所有的設備部件都由優質的有機玻璃及部分金屬材料制作而成，且各有各的顏色，既保證了質量，又讓整個模型看起來更加生動。特別是汽輪機本體，它模擬了轉子在氣流沖擊下的轉動過程，讓人能夠清晰地看到缸內的高壓噴嘴、隔板、隔板套以及轉子上的葉片。

此外，一些輔助設備如凝結水泵、給水泵、低壓加熱器、高壓加熱器、除氧器及水箱、主蒸汽管、再熱蒸汽管、主給水管、主凝結水管等也都用不同顏色的有機玻璃壓制成形，精致得讓人驚嘆。這些輔助設備主要通過燈光來模擬汽、水的流動形式及設備的工作過程，讓人仿佛能夠看到它們在真實環境中的運作。

循環水系統的凝汽器、循環水泵、冷卻水塔和循環水進出水管也都按照實際比例制作。凝汽器更是能夠展示出循環水進水室、出水室以及管束布置結構等細節，讓人對整個循環水系統有了更深入的了解。

汽輪機低壓缸實訓拆裝模型

四、發電機系統模型（比例約為1∶20）

1、發電機主要由定子繞組和轉子繞組構成。自并勵靜止勵磁系統。

火力發電廠水處理沙盤模型

2、主要內容

發電機組模型整體外形設計精巧，各部分構造清晰可見。發電機是整個系統的核心，定子固定在發電機兩側，轉子則在其中旋轉。線圈繞組是發電機的關鍵部分，它使得磁場在轉子旋轉時產生電流。同時，一臺風扇也被安裝在發電機內部，以幫助冷卻系統運行。勵磁機是調節電流的關鍵設備，它確保了發電機的穩定運行。變壓器則是用來調節電壓的關鍵設備，它使得電流能夠適應不同的需求。

發電機與變壓器之間的連接是通過封閉母線實現的，這種設計使得電流輸送更加安全可靠。燈光顯示系統則用來顯示電流的運行輸送方向，使得整個系統的運行狀態一目了然。

升壓站系統模型也十分精細，各部分設備都是按照比例縮小的。這個模型包括主變壓器、廠用變壓器、各種母線、鐵塔、開關、刀閘、斷路器等電氣設備。這些設備都是電力系統中的重要組成部分。

變電站電力沙盤模型

南方模型為客戶提供面向教學模擬實訓與企業產品展覽展示的設計制造一體化服務，包括從設計、制造、安裝調試直到產品交付。已開發的產品涉及教學演示模型與實訓模擬裝置、科技館科普展品、企業產品展示模型等，為全國上千家院校與企業提供了優質的產品與服務。

如想了解更多關于火力發電廠與能源動展覽教學模型與實訓模擬裝置的資訊，瀏陽市南方科技展覽模型有限公司可以幫助您。
